NVMe IP

产品概述

K8·凯发(中国)微 NVMe controller core 符合NVM express 1.4规范（NVMe 2.0 Mandatory），主要面向企业级和消费级SSD市场，该 IP 为存储数据传输协议控制单元，在符合存储协议规范的前提下来实现主机与存储控制芯片之间的数据交互与管理。高度自动化的设计仅仅需要CPU花费最少的SW/FW资源，支持无序IO数据传输，提高IOPS的性能，最大限度减少SSD控制器的延迟，支持端到端数据保护，纠错机制使其更具有鲁棒性和可靠性。支持高达32GB/s的吞吐量，可适应不同的应用需求，K8·凯发(中国)微 NVMe可给予完整的开发包，便于在FPGA和SOC设计中使用。

主要参数

符合NVMe1.4规范（NVMe 2.0 Mandatory）
多达256个SRIVO函数和物理函数

支持多达512个命名空间
双端口

支持多达512队列
支持多达4096条未完成命令

每个提交队列最多64K条目
每个完成队列最多64K条目

支持随机IO数据读取
支持随机IO写命令

支持+8和+16的数据指针
支持IO判定

加权循环和优先级命令
支持PRP和SGL IO 命令集

支持E2E数据保护
内存页面最大64KB

内存页面最小4KB
支持T10-DIF

支持陆续在或者不陆续在的队列
支持MSI，MSI-X和中断

支持中断合并
支持LBA大小512B，4096B

支持HMB
支持CMB

顺利获得UNH-IOL测试

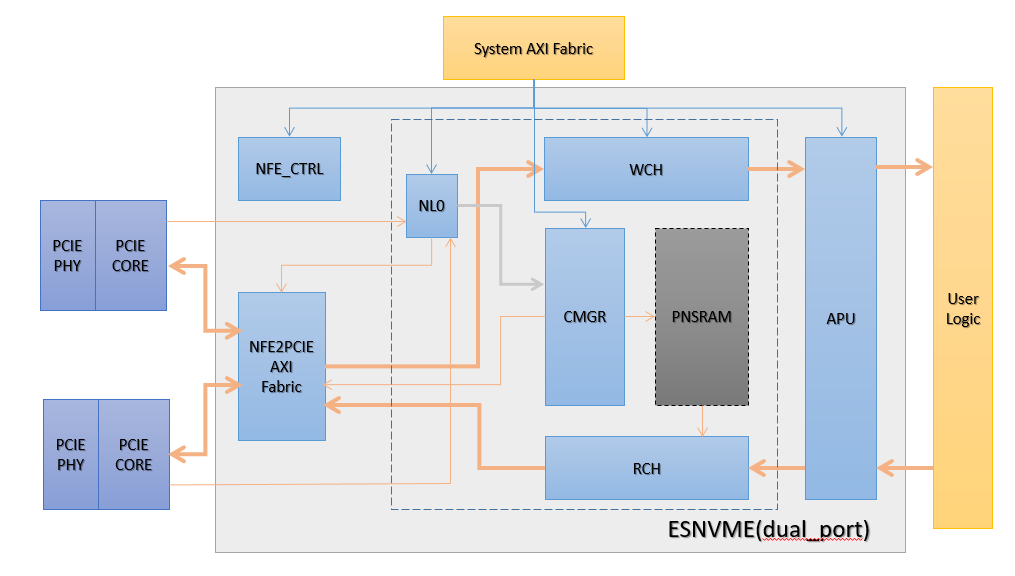

原理框图

可交付成果

RTL代码

verilog 测试环境

Synopsy和 Xilinx FPGAs合成脚本

参考固件

规格书

综合指南

程序设计指南

寄存器说明
